Kawat Molibdenum Suhu Tinggi

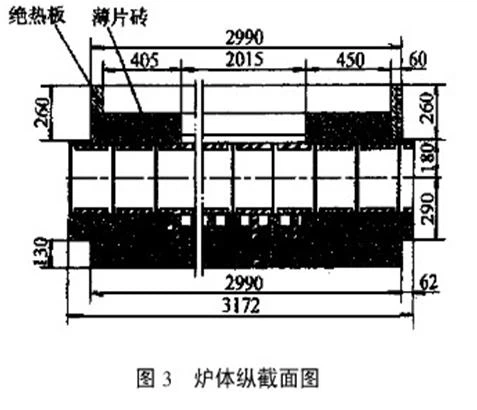

Struktur utama relau pengkarbonan dawai molibdenum suhu tinggi:

Relau pengkarbonan dawai molibdenum suhu tinggi ialah relau pemanasan dawai rintangan molibdenum tolak berterusan. Serbuk tungsten dan karbon hitam diletakkan di dalam bot grafit, ditolak masuk dari pintu relau hadapan, dan berkarbonat melalui tiub relau suhu tinggi. Selepas masa proses yang diperlukan, produk tungsten karbida ditolak keluar dari pintu relau belakang. Peralatan ini terdiri daripada badan relau, tiub relau alumina tulen tahan suhu tinggi, pintu masuk depan dan belakang, dan pintu keluar relau bot, mekanisme tali pinggang penghantar berterusan gelung tertutup, kawalan automatik dan sistem pemanasan. Teknologi terasnya terletak pada struktur badan relau dan bahan tahan suhu. Untuk mengelakkan pengoksidaan suhu tinggi serbuk tungsten, hidrogen harus dimasukkan ke dalam tiub relau untuk perlindungan. Pada masa yang sama, untuk mengelakkan pengoksidaan dawai molibdenum, nitrogen harus dimasukkan ke dalam lubang relau untuk melindungi wayar molibdenum pemanasan. Disebabkan oleh proses khas, struktur penebat lubang relau dan tiub relau yang dipasang mengemukakan keperluan yang lebih tinggi, dan tiub relaunya mesti dibuat daripada bahan alumina ketulenan tinggi yang tahan suhu tinggi (ketulenan melebihi 97.3 peratus ) melalui pengacuan.

Penyelidikan mengenai Teknologi Wayar Molibdenum Suhu Tinggi:

Molibdenum adalah logam dengan takat lebur yang tinggi dan kekuatan yang tinggi. Menambah saiz zarah yang sesuai dan jumlah surih unsur nadir bumi kepada serbuk molibdenum, plat molibdenum suhu tinggi, rod dan wayar yang diperolehi oleh metalurgi serbuk dan kaedah pemprosesan tekanan, kerana suhu peralihan plastik-rapuhnya yang rendah, sukar untuk dikitar semula . Suhu penghabluran tinggi (melebihi 1800 darjah ), sifat mekanikal yang baik, dan sifat proses selepas penyepuhlindapan dan penghabluran suhu tinggi, dan digunakan secara meluas dalam industri, pertahanan negara, elektronik dan bidang lain.

Kawat molibdenum suhu tinggi mengatasi kekurangan kerapuhan dawai molibdenum tulen apabila digunakan pada suhu tinggi, memanjangkan hayat perkhidmatan bahan, dan digemari oleh majoriti pengguna dengan prestasi komprehensif yang sangat baik. Pada masa ini, pekerja saintifik dan teknologi domestik dalam industri yang sama sedang giat membangunkan produk siri molibdenum suhu tinggi. Memandangkan sebab-sebab di atas, adalah amat penting untuk mencari proses pengeluaran yang munasabah, boleh dilaksanakan dan menjimatkan untuk wayar molibdenum suhu tinggi.

Kaedah ujian untuk wayar molibdenum suhu tinggi:

Pilih kumpulan serbuk molibdenum suhu tinggi yang sama, tekan dan sinter 20 bilet molibdenum suhu tinggi dalam proses 1#~4#, dan gunakan kaedah pengosongan yang berbeza untuk melukis spesifikasi berbeza bagi molibdenum suhu tinggi dengan kaedah pemprosesan seperti penempaan berputar , penarikan rantai, meja putar dan penyepuhlindapan. Struktur mikro dan sifat sutera juga dianalisis.

Pelan ujian:

1# proses serbuk molibdenum suhu tinggi - bar membentuk penekan isostatik sejuk - pensinteran aruhan frekuensi sederhana - pengosongan bergolek - penempaan berputar - lukisan kasar - penyepuhlindapan dan kaedah pemprosesan lain.

2# proses: serbuk molibdenum suhu tinggi - penekan isostatik sejuk membentuk bar kosong - pensinteran aruhan frekuensi sederhana - pengosongan swaging - swaging - lukisan kasar - penyepuhlindapan dan kaedah pemprosesan lain.

Proses 3#: serbuk molibdenum suhu tinggi - penekan hidraulik membentuk bar persegi - pensinteran pengaktifan - bilet rolling - penempaan berputar - lukisan kasar - penyepuhlindapan dan kaedah pemprosesan lain.

4# proses: serbuk molibdenum suhu tinggi - penekan hidraulik membentuk bar persegi - pensinteran pengaktifan - pengosongan swaging - swaging - lukisan kasar - penyepuhlindapan dan kaedah pemprosesan lain.

Kesimpulan:

(1) Selepas kosong bar suhu tinggi 1# digulung dan dibuka, wayar molibdenum suhu tinggi <1.9mm mempunyai struktur paling seragam, diikuti dengan sampel 2#, 3#, 4#.

(2) Selepas kosong bar suhu tinggi 1# digulung dan dibuka, ia diproses menjadi<0.6mm high-temperature="" molybdenum="" wire,="" and="" the="" dovetail="" tie-up="" tissue="" formed="" by="" recrystallization="" annealing="" is="" the="" most="" developed,="" followed="" by="" 2#,="" 3#,="" 4#="">

(3) Selepas kosong bar suhu tinggi 1# digulung dan dibuka, sifat mekanikal dalam proses pemprosesan seterusnya adalah lebih baik daripada sampel 2#, 3#, 4#.

(4) Bilet suhu tinggi hendaklah disinter dengan bilet bar bulat dan relau aruhan frekuensi perantaraan, dan rolling blank adalah cara yang berkesan untuk menarik wayar molibdenum suhu tinggi.

Cool tags: wayar molibdenum suhu tinggi, pembekal, pengilang, kilang, disesuaikan, beli, harga, sebut harga, kualiti, untuk dijual, dalam stok
